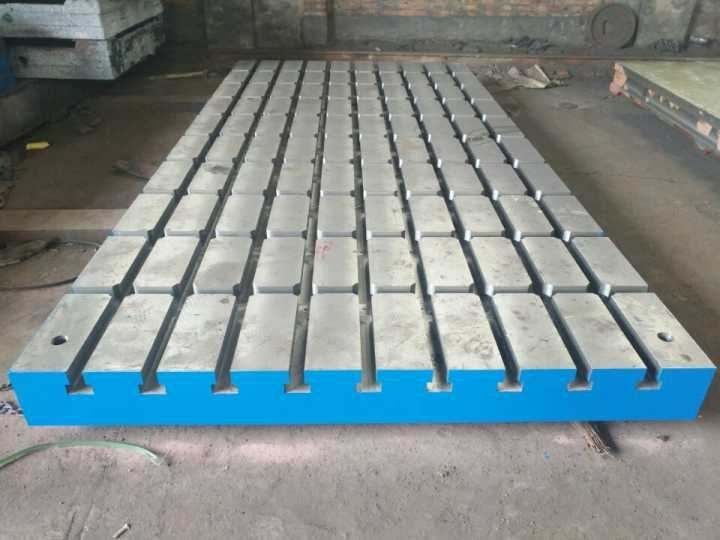

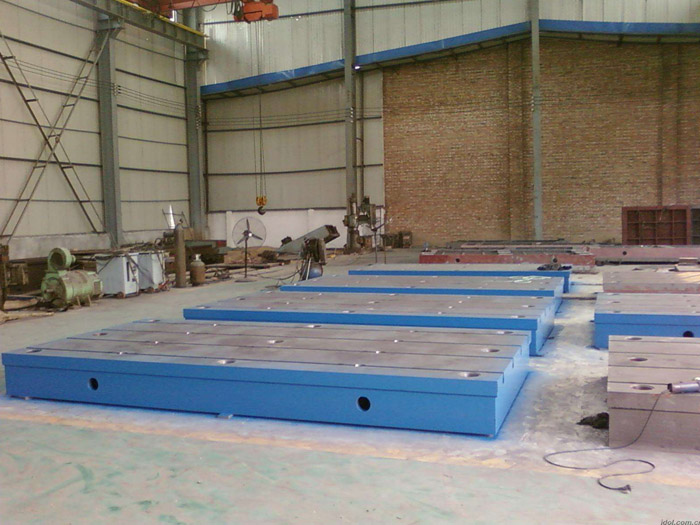

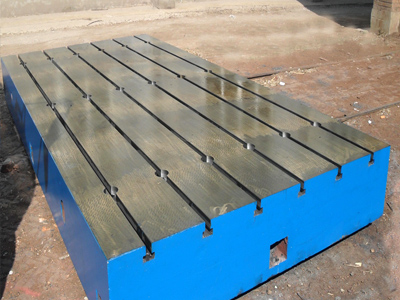

電機試驗平臺

電機試驗平臺被廣泛用于汽車發動機以及各種電機的震動和扭矩試驗。發動機工作臺可進行空載特性試驗、負載試驗、效率測定、特性曲線測定、堵轉扭矩測定。

相關標簽：鑄鐵平板平臺|T型槽平臺|劃線平臺

技術咨詢熱線：

15716853718

詳細內容介紹

電機試驗平臺也稱作發動機試驗平臺，是鑄鐵平臺系列產品之一,采用刮研工藝，工作面上可加工V形、T形、U形槽、燕尾槽、圓孔、長孔等。平板是用于工件檢測或劃線的平面基準量具。

電機試驗平臺應用范圍：

電機試驗平臺主要用于發動機實驗室，為發動機、測功機,電機等提供基礎實驗平臺。適用于各種檢測,試驗工作，精密測量用的基準平面；用于機械檢驗測量基準；檢查零件的尺寸精度或形位偏差，并作緊密劃線，鐵地板可做成振動試驗臺,在機械制造中也是不可缺的基本工具。通常做成箱體式，正方形，圓形，長方形等形狀，結構分為箱型、雙圍型、單圍型。

電機試驗平臺組成配件：試驗平臺由鑄鐵地板本體、導油槽、護套及蓋板、地腳螺栓等。

電機試驗平臺技術參數：
1：鑄鐵電機試驗平臺材質：高強度灰口鑄鐵HT250-300，工作面硬度為HB200-240，經過兩次人工退火600℃-700℃，去除內應力。該產品的精度穩定，耐磨性能好。
2：鑄鐵電機試驗平臺規格：1000*1000-3000*8000mm（大于此規格的試驗平臺可以拼接制造；異型規格可按圖紙訂做）。

3：鑄鐵電機試驗平臺精度：按標準計量檢定規程執行，根據客戶要求可加工為2級、3級、精刨。

電機試驗平臺規格表：

750*1000	800*1200	1000*1000
1000*1200	1000*1500	1000*2000
1000*3000	1200*1500	1200*2400
1500*1500	1500*2000	1500*2500
1500*3000	1500*4000	2000*2000
2000*2500	2000*3000	2000*4000
2000*4500	2000*5000	2000*6000
2000*7000	2000*8000	2500*2500
2500*3000	2500*4000	2500*5000
2500*6000	2500*7000	2500*8000
3000*3000	3000*3500	3000*4000
3000*4500	3000*5000	3000*6000
3000*7000	3000*8000	4000*4000
4000*4500	4000*5000	4000*6000
4000*7000	4000*8000	4000*9000

電機試驗平臺技術要求：
1、電機試驗平臺工作面不得有嚴重影響外觀和使用性能的砂孔、氣孔、裂紋、夾渣、縮松、劃痕、碰傷、銹點等缺陷。
2、電機試驗平臺的鑄造表面應 型砂且平整，涂漆牢固。
3、精度登記為0級-3級的平板工作面上，直徑小于15mm的砂孔允許用相同材料堵塞，其硬度應小于周圍材料的硬度。工作面堵塞的砂孔應不多于4個，且砂孔之間的間距應不小于80mm。
4、電機試驗工作臺臺應采用細密的灰口鑄鐵或合金等材料制造，其工作面硬度應為170-220HB。
5、電機試驗平臺工作面通常應采用刮削工藝。對采用刮削加工的3級平板工作面，其表面粗糙度Ra的大允許值為5um。
6、電機試驗工作臺工作面的平面度公差見表2的規定。

7、電機試驗平臺工作面采用刮削工藝應進行涂色對研檢驗。對研后顯示的接觸點面積的比率見表3的規定：或者按25mm×25mm正方形面積的接觸點數見表3的規定，且任意25mm×25mm中的接觸點數之間應不大于5點。

電機試驗平臺安裝形式：
1.地上安裝，試驗平臺在地表面固定.一般適用于小型平臺。
2.地下安裝，所謂地下安裝需要澆筑地基.一般適用于大型試驗平臺。
