鑄鐵V型架的規格介紹-泊頭勇銳量具

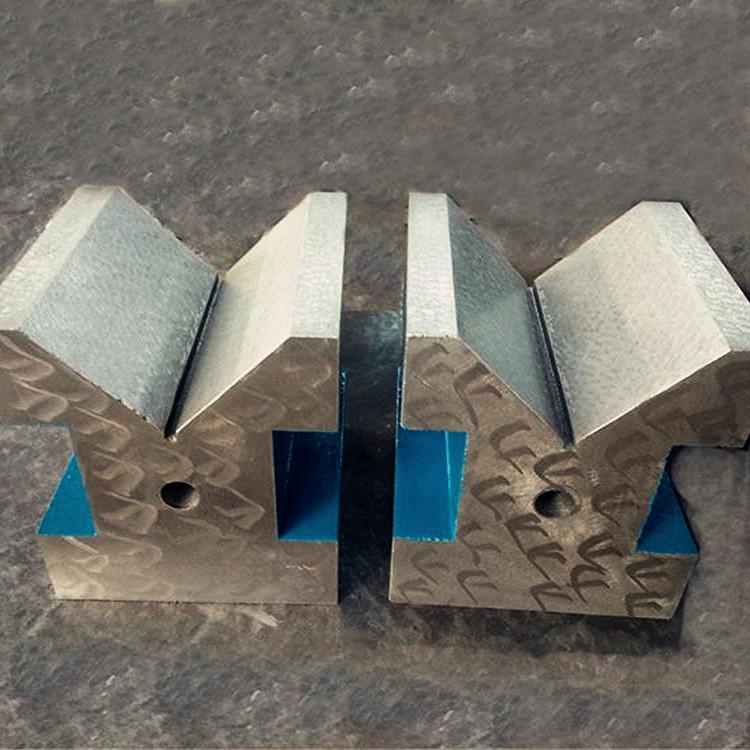

勇銳量具生產的這款鑄鐵V型架采用的材質可選擇鑄鐵或大理石材質，鑄鐵V型架的精度等級又可分為高精度和普通精度，鑄鐵V型架用途精度軸類零部件的檢測，鑄鐵V型架制造標準JB/T8047-95

鑄鐵V型架的規格介紹: 　
一、鑄鐵V型架按JB/T8047-95標準制造，也稱為V型架，常用的有三口V型鐵，單口V型鐵和五口V型鐵。V型鐵采用質優HT200-250材質，成對供應，主要用于精密軸類零件的檢測、劃線、定儀及機械加工中的裝夾。



二、鑄鐵V型架精度：分為1級、2級、3級。 　

三、鑄鐵V型架主要用來安放軸，套筒，圓盤等圓形工件，以便找中心線與劃出中心線。一般V型架都是一副兩塊，兩塊的平面與V型槽都是在一次安裝中磨出的。

鑄鐵V型架的垂直度允許有誤差，尺寸誤差標準在0.01毫米之內，鑄鐵V型架的中間線需在V型架的對稱平面內并與底面平行，同心度，平行度的誤差也在0.01毫米之內，V型槽半角誤差在±30~±1范圍內。鑄鐵V型架也可做劃線，帶有夾持弓架的V型架，可以把圓柱形工件牢固的夾持在V型架上，翻轉到各個位置劃線。
