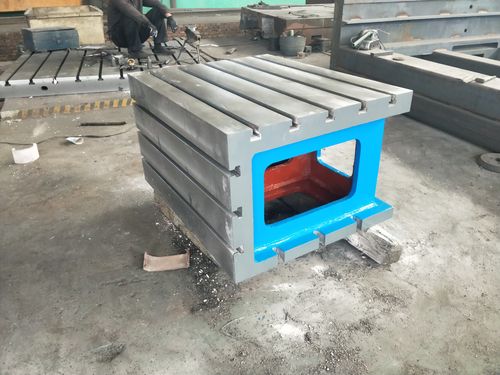

鑄鐵方箱主要用于零部件平行度
、垂直度的檢驗和劃線時支撐工件
,一般為邊長相同的正方體或長方體,可根據用戶要求制作各種規格和等高方箱及長方筒
。
方箱是用鑄鐵或鋼材制成的具體6個工作面的空腔正方體,其中一個工作面上有V型槽
。
1.對于邊長為300mm及以下的方箱
,檢定時在方箱被檢面的兩端各放置1mm的量塊,把刀口尺放在量塊工作面上
。
2.
鑄鐵方箱在其各被檢點處用量塊試塞
,當量塊組剛剛?cè)霑r(shí)的尺寸與兩端量塊尺寸之差為該被檢點對兩端之間的偏差。這一檢定還應在方箱工作面的縱向
、橫向和對角線方向的幾個截面上進行
。在測得的各個位置的直線中誤差方向一致時取大值,當誤差方向不一致時取正差與 負差 值之和
,為該受檢面平面的平面度
。
